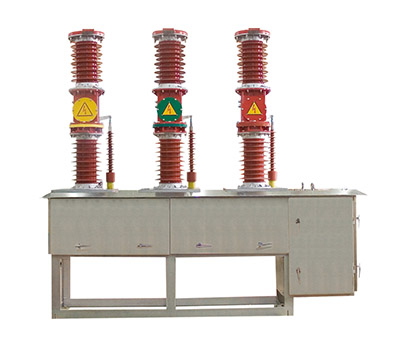

ZW7-40.5系列戶外高壓真空斷路器
-
- 產品概述
- ZW7-40.5型戶外高壓真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動機構或電磁機構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984《交流電壓斷路器》國家標準的要求。并滿足IEC-60056《交流高壓斷路器》國際電工委員會標準的要求。ZW7-40.5系列戶外高壓真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式;上瓷瓶?jī)?nèi)裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等優點。
與保護箱配合，可實現完全的負載保護功能，與智能控制器配合，可實現配網自動化。
-

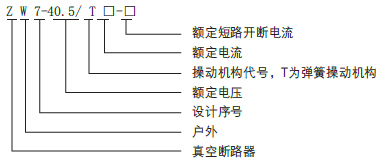

型號及含義
使用條件
3.1 正常使用條件
a) 周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃；最低周圍空氣溫度為-25℃。
b) 應當考慮高達1000W/m2(睛天中午)陽光輻射的影響。
c) 海拔: 不超過2000m。
D) 周圍空氣可以受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；污穢等級不超過GB/T5582中Ⅲ級。
e) 風速不超過34m/s.
F) 來自開關設備和控制設備的振動或地動是可以忽略的。
g) 在二次系統中感應的電磁干擾幅值不超過1.6KV。3.2 如超出上述正常使用條件，由用戶與制造廠協商。 同類產品
-
