符合標準：
GB3906-2006  《3~35kV交流金屬封閉開關設備》
GB11022-99   《高壓開關設備通用技術條件》
IEC60298     《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》
DL404-97     《戶內交流高壓開關柜訂貨技術條件》

使用環境條件
(1) 正常環境條件
1．周圍空氣溫度 上限：+40℃、下限：-10℃。
2．海拔：不超過1000m。
3．相對環境溫度：日平均不大于95％，月平均不大于90％。
4．地震：烈度不超過8度。
5．周圍空氣不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染。
6．無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
(2)特殊工作條件
在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。
技術指標
? 額定電壓(KV)  3.6／7.2／12
? 工頻耐受電壓(KV)  42(1min)
? 沖擊耐受電壓(KV)  75
? 額定頻率　50Hz
? 額定電流(A)  630～1250
? 額定熱穩定電流(KA 4S)  20～31.5
? 額定動穩定電流(KA)  50～80
? 額定短路開斷電流(KA)  20～31.5
? 額定短路關合電流(KA)  50～80
? 分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220
? 防護等級　IP2X

結構介紹

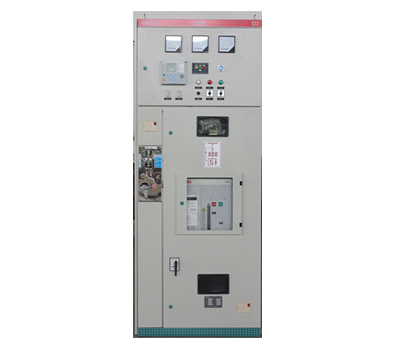

本開關柜柜體采用優質角鋼焊接而成；.斷路器室位于柜體中（下）部，安裝、調試、維護方便。標準配裝ZN63A(VS1-12)斷路器，并設有壓力釋放通道，確保人身安全；采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修；整柜防護等級IP2X；設備設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求；具有可靠的接地系統；門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態；操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用；進出線電纜低于柜底前部，方便用戶連接。
