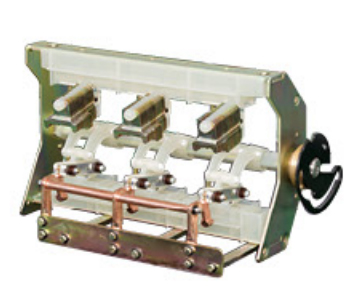

FLN□(SRM6)-24(C)/630-20 充氣柜負荷開關(帶隔離帶接地)
-
- 產品概述
- 該負荷開關為充氣柜三工位專用負荷開關，產品為旋轉刀片結構，采用滅弧柵滅弧，性能可靠，具有較好的絕緣性能及開斷性能。產品性能符合GB1985-2004《高壓交流隔離開關和接地開關》E3-M2級隔離開關的要求。
-

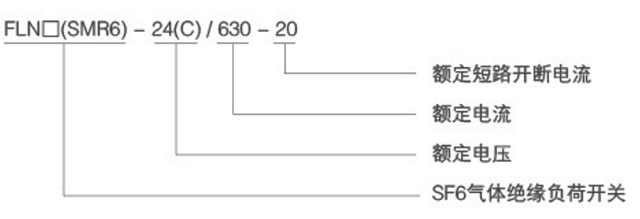

型號及含義
使用環境條件注意事項
● 海拔高度:不超過2000m,震裂度不超過8° ;
● 周圍空氣溫度低于+50°C，不低于-45°C。 相對濕度日平均不大于95%，月平均不大于90%;
● 經常性劇烈振動的安裝場所，明顯影響機構性能的水蒸氣、氣體、化學腐蝕性沉積、鹽霧、灰塵污垢及其火災，爆炸危險的安裝場所不適使用;
● 額定SF6氣體壓力: 0.04MPa，SF6氣體符合GB/T12022-2014《工業六氟化硫》要求。
技術參數
外形及安裝尺寸內容 單位 技術參數 額定電壓 KV 12 額定頻率
Hz 50 額定電流 A 630 額定短時耐受電流 KA 20/25 額定峰值耐受電流 KA 50 額定短路持續時間 s 4 額定短路關合電流 KA 50 理論操作 次數 10000 主回路電阻 μΩ ≤35
