使用說明
1、接地開關分閘:將操作手把插入接地開關操作孔內，逆針轉動可分閘。此時面板中心的分閘指示牌呈
狀;下門板被鎖住;
2、負荷開關操作孔內，順時針轉動(電動操作按下合閘按鈕)可合閘。此時分合指示牌呈
狀。
停電:
1、負荷開關分閘:按下面板下方的機械操作按鈕(電動操作按下分閘按鈕)使負荷開關分閘。此時分合閘指示牌呈
狀;
2、接地開關合閘:將操作手把插入接地開關操作孔內，順時針轉動可合閘。此時分合指示牌呈
狀。
注意:
1、如電源從開關上端進入，則帶電顯示器開關分合而熄滅，閃亮;
2、如電源從開關下端進入，則帶電顯示器一直亮。此時電源不斷，禁止合接地開關!
提示:更換熔管時，三根熔管要同時更換。
使用環境條件注意事項
● 海拔高度:不超過2000m,震裂度不超過8° ;
● 周圍空氣溫度低于+50°C, 不低于-45°C。 相對濕度日平均不大于95%，月平均不大于90%;
● 經常性劇烈振動的安裝場所，明顯影響機構性能的水蒸氣、氣體、化學腐蝕性沉積、鹽霧、灰塵污垢及其火災，爆炸危險的安裝場所不適使用;
● 額定SF6氣體壓力: 0.04MPa, SF6氣體符合GB/T12022-2014《工業六氟化硫》要求。
技術參數
|
內容
|
單位
|
技術參數
|
|
額定電壓
|
KV
|
12
|
額定頻率
|
Hz
|
50
|
|
額定電流
|
A
|
630
|
|
額定短時耐受電流
|
KA
|
20/25
|
|
額定峰值耐受電流
|
KA
|
50
|
|
額定短路持續時間
|
s
|
4
|
|
額定短路關合電流
|
KA
|
50
|
|
理論操作
|
次數
|
10000
|
|
主回路電阻
|
μΩ
|
≤35
|

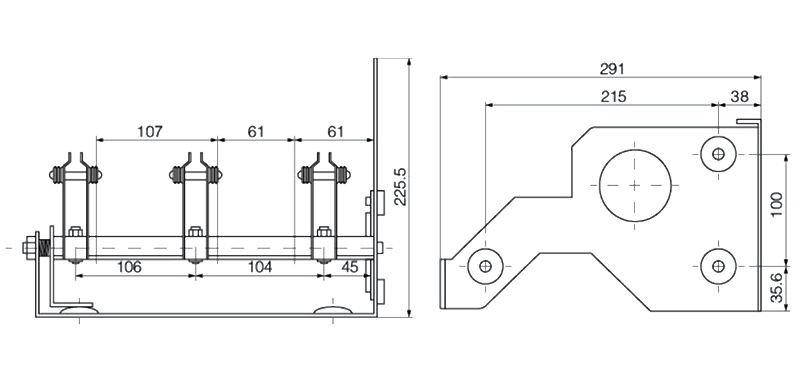

外形及安裝尺寸
