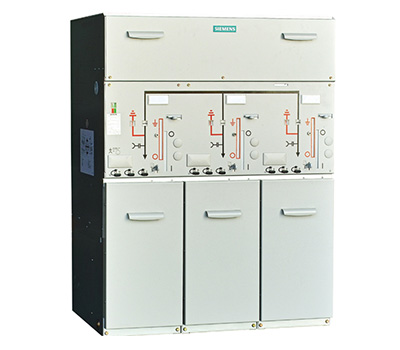

- 檢查高壓環網柜的質量
- 2015/11/24 大亞電器集團
高壓環網柜接線工序的檢查1、導線是否連接牢靠——每個端子只允許連接一根導線(必要時允許連兩條導線）；2、穿越金屬構件的絕緣導線應有保護導線不受損傷的措施；3、用線束布線，線束要橫平豎直，且橫向不大于30㎜，豎向不大于400㎜，應有一個固定點；4、交流回路的導線穿越金屬隔板時，該電路所有相線和零線均應從同一孔中穿過；高壓環網柜接排工序檢查1、母排加工質量：母排表面涂層(如鍍鎳、涂漆)無流痕、應均勻，母排彎曲處不得有裂紋及 大于1㎜的皺紋，表面應無起皮、錘痕、凹坑、毛刺等；2、母排安裝質量：母排的搭接面積與搭接螺栓的規格、數量、位置分布應符合有關標準的規定，搭接螺栓必須擰緊(不同規格的螺栓、螺母擰緊力矩均有規定)。主電路不同極性的裸露帶電導體之間及與外殼之間的距離不應小于20㎜(跟額定工作電壓及工作場所污染狀況有關);連接主電路電器元件的進出端子的母排間距不得小于該元件端子間的間距。本文由大亞電器集團有限公司編輯整理http://www.shtysj.com/ ，轉載請注明出處。- 簡述高壓環網柜電纜分接箱的電纜到底要如何敷設
