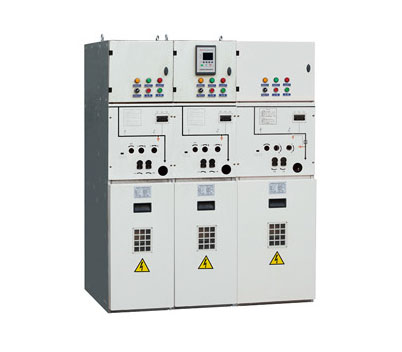

- 固體絕緣環網柜的結構特點
- 2015/6/15 大亞電器集團
國外各大電力設備制造商均在固體絕緣材料和工藝方面進行了不懈的探索，取得了許多經驗，如ABB、EATON、日本東芝等公司開發的高性能環氧樹脂及高效能環氧澆注技術已經應用于戶內或戶外真空斷路器，固體絕緣開關柜的生產，獲得了良好的社會和經濟效益，開關柜系列化逐步完善，配套性逐步增強，并從24kV向更高的電壓等級發展。國內在此方面的研究起步較晚，但近幾年發展較快，已有國產固體絕緣開關柜掛網運行。縱觀各廠家固體絕緣環網柜 ，在整體上大多采用分相式結構，各相獨立澆注成型，這種結構大大降低了相間發生故障的概率，另外，在三相結構設計上，盡可能采用相同的結構，各相主要部件可以互換，這不僅減低設計費用和模具成本，而且降低了生產和備貨的難度，同時，避免了因單一回路或單一相故障直接造成整臺裝置報廢的問題，這也是使用部門對固體絕緣環網柜最為擔心的問題之一。固體絕緣開關柜的具體布局方案多種多樣，各有特點，如EATON公司的SVS環網柜，采用下母線的方式，隔離開關前后垂直布置；韓國英泰克的固體絕緣環網柜也是母線下置，但它采用了水平布置的真空接地開關，這一點在其它固體絕緣開關柜是沒有的，其優勢是帶電誤合接地開關時，可以確保足夠的短路關合能力，但這種設計必然帶來成本的增加，這種設計是否為國內市場所接受還有待觀察。固體絕緣開關柜的母線通常為圓型，一般采用銅管。母線的絕緣有二種：一是硅橡膠絕緣或三元乙丙橡膠絕緣，表面敷以半導體層；二是采用環氧樹脂澆鑄方式。母線兩端均有全絕緣的連接措施，確保與各相主回路的鏈接的可靠性。大亞小編會陸續為大家介紹更多關于高壓環網柜知識點，讓朋友們對電纜分接箱有更深的認識。更多內容可關注大亞電器集團有限公司http://www.shtysj.com/，我們將不定期的更新內容。- 環網柜真的有輻射嗎? 電纜分接箱和環網柜一樣功能嗎
