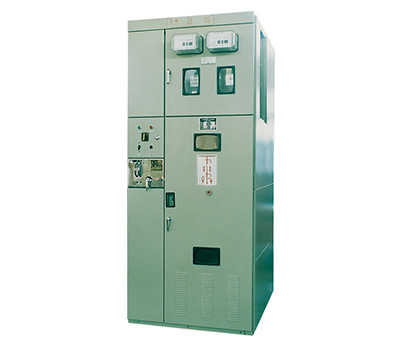

XGN2-10 Box type Fixed Metal Enclosed Switchgear
-
- Product Overview
- XGN2－10為箱型固定式金屬封閉開關設備(以下簡稱開關柜)，額定電壓為12kV，用于電壓等級12kV及以下的三相交流50Hz系統中作為接受、分配電能用，特別適合于頻繁操作的場合，其母線系統為單母線和單母線帶旁路。
本開關柜符合GB3906及IEC298的要求，并具有兩部提出的“五防”聯鎖功能。
本開關柜配用的斷路器和操作機構組合如下：
ZN12-10 配CT100專用彈簧操作機構;
ZN28-10 配CD10Ⅱ電磁操作機構、 CT8Ⅱ彈簧操作機構、 CT19彈簧操作機構;
SN10-10(Ⅰ、Ⅱ)配CD10Ⅱ電磁操作機構、 CT8Ⅱ彈簧操作機構等系列。
其隔離開關根據固定柜的要求，采用GN30-10旋轉隔離開關和GN22-10隔離開關系列。
-
型號及含義
正常使用條件
a）戶內
b）周圍空氣溫度：上限＋40；下限－25℃
c）海拔不超過1000m(其中ZN28-10配CD10或CT8可達到2500m)
d）相對濕度：日平均值不大于95％；月平均值不大于90％。
e）地震烈度不超過8度
f）沒有火災、爆炸危險、嚴重污穢，化學腐蝕及劇烈震動的場所。
注：若超過以上正常使用條件的用戶，可與制造廠協商按其要求采取相應的措施解決。
技術參數
開關柜的技術參數（見表1）
表１
序號
參 數 名 稱
單 位
參 數
1
額定電壓
kV
3.6 , 7.2 , 12
2
額定電流
A
630，1000，1600，2000，3150
3
額定頻率
Hz
50
4
額定絕緣水平
雷電沖擊
耐受電壓
相間及對地
kV
75
隔離斷口
85
1min工頻
耐受電壓
相間及對地
42
隔離斷口
48
5
額定短時耐受電流
kA
20
31.5
40
6
額定峰值耐受電流
kA
50
80
100
7
額定短路關合電流
kA
50
80
100
8
額定短路開斷電流
kA
20
31.5
40
9
額定短路持續時間
s
4
10
防護等級
IP2X
11
母線系統
單母線(單母線帶旁路)
12
操動方式
電磁式或彈簧儲能式
13
各種柜體外形尺寸(寬×深×高)
mm
1600A及以下小電流柜: 1100×1200×2650
1600A以上大電流柜: 1200×1200×2650
架空出線柜: 1100(1200)×1600×2650
單母線帶旁路: 1100(1200)×1900×2650
斷路器技術參數（見表2）
表2
序號
參 數 名 稱
單位
SN10-10
ZN28-10
ZN12-10
1
額定電壓
kV
10
2
額定頻率
Hz
50
3
額定電流
A
630，1000
1250，1600
1250，1600，3150
4
額定短路開斷電流
kA
16,31.5
31.5
31.5,40
5
額定短路關合電流(峰值)
kA
40,80
80
80,100
6
額定峰值耐受電流
kA
40,80
80
80,100
7
額定短時耐受電流
kA
16,31.5
31.5
31.5,40
8
額定短路持續時間
s
4
9
機械壽命
次
2000
10000
10
額定短路電流開斷次數
20
30
操動機構主要技術參數（見表3 —表6 ）
表3 CD10Ⅱ直流電磁操動機構主要技術參數
序號
參 數 名 稱
單位
CD10Ⅱ
1
額定電壓
合 閘 線 圈
V
110，220
分 閘 線 圈
24，48，110，220
2
額定電流
合閘
110
A
240
220
240
分閘
24
37
48
18.5
110
5
220
2.5
表4 CT100專用彈簧操動機構主要技術參數
序號
參 數 名 稱
單位
數 據
1
儲能電機電源電壓
V
—～110，—～220
2
分、合閘電磁鐵電壓
—～110，—～220
3
失壓脫扣器電壓
—～110，—～220
4
儲能時間
s
≤15
5
過流脫扣額定電流
A
2.5
表5 CT8Ⅱ彈簧操動機構主要技術參數
序號
參 數 名 稱
單位
數 據
1
儲能電機電源電壓
V
—～110，—～220, ~380
2
分、合閘電磁鐵電壓
—～110，—～220，~380,—48
3
失壓脫扣器電壓
~110，~220，~380
4
儲能時間
s
≤5
5
過流脫扣額定電流
A
5
表6 CT19彈簧操動機構主要技術參數
序號
參 數 名 稱
單位
數 據
1
儲能電機電源電壓
V
—～110，—～220
2
分、合閘電磁鐵電壓
—～110，—～220，~380，—48
3
失壓脫扣器電壓
—～110，—～220，~380，—48
4
儲能時間
s
≤10
5
過流脫扣額定電流
A
5
隔離開關的技術參數（見表7）
表7
序號
參 數 名 稱
單位
GN30-10
GN30-10D
GN30-10
GN30-10D
GN30-10
GN30-10D
GN22-10
GN22-10
1
額定電壓
kV
10
2
額定電流
A
400
630
1000
2000
3150
3
額定峰值耐受電流
kA
31.5
50
80
100
105
4
額定短時耐受電流
kA
10.5
20
31.5
40
50
5
額定短路持續時間
s
4
6
雷電沖擊耐受電壓
kV
相間及對地：75，隔離斷口 ：85
7
短時工頻耐受電壓
相間及對地：42，隔離斷口 ：48
接地開關技術數據（見表8）
表8
序號
名 稱
單位
JN2-10
1
額定電壓
kV
10
2
雷電沖擊耐受電壓
75
3
4s熱穩定電流
kA
31．5
4
動穩定電流
80
5
1min工頻耐壓
kV
42
電流互感器技術參數（見表9--表10）
表9 LZBJ１２-10電流互感器技術參數
額定一次電流
（A）
二次電流
（A）
額定短時熱
電流（kA）
動穩定電流（kA）
額定二次負荷（VA）
10P級準確
限值系數（倍）
0.5，1級
10P級
5
5
2
5
10
15
10
10
4
10
15
6
15
20
8
20
30
10
25
40
16
40
50
20
50
75
33
80
100~300
45
100
400~800
45
100
1000~1500
63
130
表10 LMZJ1-10電流互感器技術參數
序號
參 數 名 稱
單位
數 據
1
額定一次電流
A
2000，3150，4000
2
額定二次電流
5
3
額定頻率
Hz
50
4
額定二次負荷
0.5級
VA
50
10P級
60
5
10P級準確限值系數
倍
15
電壓監視裝置技術數據（見表11）
表11
序號
名 稱
單位
ZDJ□-6
ZDJ□-10
DXN3-4
1
額定電壓
kV
6
10
10
2
雷電沖擊耐受電壓
57
75
75
3
短時工頻耐受電壓(1min)
32
42
42
4
氖燈最低起輝電壓(一次電壓)
3
5
5
5
氖燈最高工作電壓(一次電壓)
7.2
12
12
避雷器技術參數見表12
表12
型號
電壓
HY2.5W1
-7.6/19
HY2.5W1
-12.7/31
HY5WR2
-10/27
HY5WR2
-17/45
HY5WZ2
-10/27
HY5WZ2
-17/45
HY5WS2
-10/30
HY5WS2
-17/50
用途
電機型
電容器型
電站型
配電型
系統額定電壓
kV
6
10
6
10
6
10
6
10
避雷器額定電壓
kV
7.6
12.7
10
17
10
17
10
17
殘壓(8/20)μS5kA
kV
≤19
≤31
≤27
≤45
≤27
≤45
≤30
≤50
避雷器持續電壓
kV
4
6.6
7.6
12.7
7.6
12.7
7.6
12.7
結構特點
組成部分(見圖3、圖4、圖5、圖6)：
本開關柜為金屬封閉箱式結構，柜體骨架由角鋼、鋼板彎制焊接組成，柜內分為斷路器室，母線室，電纜室，繼電器室，室與室之間用鋼板隔開。開關柜為雙面維護，從前面可檢修繼電器室內的二次元件、維護操動機構與機構聯鎖及傳動部分、檢修斷路器，從后面可維護主母線和電纜終端，在斷路器室和電纜室均裝有照明燈，后門下方設有與柜寬方向平行的接地銅母線，其截面為4×40mm2.
斷路器室：
斷路器室在柜體下部，斷路器室的傳動由拉桿與操動機構相連接；斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的接線端子連接；斷路器上接線端子與上隔離開關的接線端子相連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
母線室：
母線室在柜體后上部，為了減少柜體高度，母線成品字形排列，以瓷質絕緣子支持，母線與上隔離開關接線端子相連接。
電纜室：
電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置之探頭，電纜固定在支架上，對于主接線為聯絡方案時，本室則為聯絡電纜室。
儀表室：
儀表室位于開關柜前上部，儀表室可供安裝二次儀表，在頂部設有可供安裝貫通二次小母線的接線端子。儀表室總體尺寸為（寬×高×深）1100×850×250,儀表安裝在三個門板上,尺寸分別為（寬×高）300×700、720×700、780×580。
防止誤操作閉鎖裝置：
斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構JSXGN，它與操動機構采用的是強制性機械。前門與后門采用程序鎖控制，整個聯鎖具有一定的程序，使用時必須按程序執行才能操作，否則不能操作，具體的動作原理如下：
停電操作（運行→檢修）
開關柜處于工作位置，即上下隔離開關，斷路器處于合閘狀態，前后門關閉，處于帶電運行之中，這時小手柄處于工作位置。
先將斷路器分閘，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作手柄插入隔離開關的操作孔內，從上往下拉，拉到隔離分閘位置（先操作上隔離開關還是先操作下隔離開關由用戶要求定），再將操作手柄拿下，插入接地開關操作孔內，從下往上推，使接地開關處于合閘位置，這時可將小手柄扳到“檢修”位置，即可打開前門，取鑰匙打開后門，停電操作完畢，檢修人員可對斷路器及電纜室進行維護和檢修。
送電操作（檢修→運行）
若已檢修完畢，需要送電，其操作程序如下：
將后門關好鎖定，將鑰匙取出后關前門，將小手柄從檢修位置扳到“分?jǐn)嚅]鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內， 從上往下拉，使接地開關處于分閘位置，將操作手柄拿下再插入隔離開關操作孔內，從下往上推，使隔離開關處于合閘位置，（先操作上隔離開關還是先操作下隔離開關由用戶要求定），取出操作手柄，把小手柄扳到“工作”位置，這時可將斷路器合閘投入運行。
壓力釋放裝置：
開關柜的斷路器室、母線室、電纜室均設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
