型號及含義

分類
● 按在系統中的功能分，可分為進線柜。出線柜。母聯柜。計量柜。PT柜。避雷器相等功能單元，不同的功能單元有不同的接線方案，通常用接線方案來表示。
● 按所配置的主開關類別分，可分為負荷開關柜(簡稱C柜)。負荷開關熔斷器組合電器柜(簡稱F柜)。和斷路器柜(簡稱V柜)。
典型用途

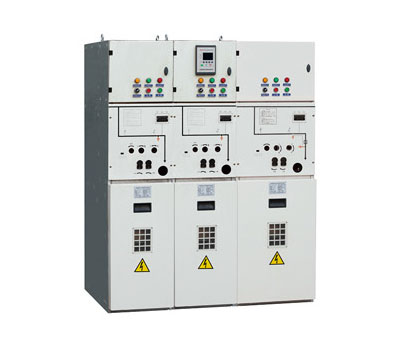

GTXGN□(DGSV)- 12系列緊湊型固體絕緣環網柜是我公司自主研發。生產的綠色環保型開關設備。經過了國家電器產品質量監督檢驗中心的產品試驗。適用于各種配電系統一-包括極端惡劣的環境下，例如:
●變電站:用戶變電站，電力系統和公共設施的變電站和開閉鎖。
●工業領域:風力發電站、高層建筑、機場、露天開采煤礦、地鐵站、污水處理廠、港口設施、牽引供電系統、汽車工業、石油工業。化學工業、水泥工業、熱力廠、紡織業、造紙業和應急供電系統。
產品特點
● 使用安全
。完全采用固體絕緣。綠色環保。不存在因內部開關短路，壓力上升而引起爆炸所造成的人員傷亡事故；
。三相一體化固體絕緣安裝。使用壽命可達30年；
。真空滅弧室新路器模塊。具有開斷關合短路電流能力；
。接地開關位置可視。具有關合短路電流能力；
。具有專利技術的三工位隔離開關。優化電場結構；
?？煽康臋C械及電氣互鎖。有效避免誤操作。
● 綠色環境
。不使用SF6氣體作為滅弧及絕緣:
。斷路器、隔離開關、接地開關采用優化集成設計，結構緊湊，體積??；
。主回路采用較少的接點設計。確保運行期間低能耗；
。完全采用環保性材料設計。
● 智能化設計
。可配合先進的保護。控制和監測功能，實現智能電網的自動化:
。絕緣母線和連接組件采用模塊化設計。可根據方案靈活組合。較大程度滿足用戶需求。
。使用便捷
。電纜接線及用戶操作界面均位于柜體前端，方便運行維護;
。電腦安裝空間大。便于安裝；
。操作面板清晰，簡單易懂。
● 免維護?？偝杀镜?/span>
。柜體設計緊湊。不同柜間的柜寬僅400mm/500mm.節省空間;
。采用優質的固體絕緣材料作為絕緣介質;
符合標準
GTIXGN□(DGSV)- 12系列緊湊型固體絕緣環網柜滿足以下標準。規范；
● GB1984-2003《高壓交流斷路器》；
● GB1985- 2004《高壓交流隔離開關和接地開關》;
● GB3804- 20043.8-40.5KV《高壓交流負荷開關》;
● G3906-20063.8-40.5KV《交流金屬封閉開關設備和控制設備》;
● G816826-2009《交流負荷開關-熔斷器組合電器》；
● DL/T402-2007《高壓交流斷路器訂貨技術條件》;
● GB/T11022-2011《高壓開關設備和控制設備標準的共用技術要求》。
使用環境
● 環境溫度不高于+40C.不低于-40C:
● 海拔高度不大于3000米:
● 空氣相對溫度日平均不太于95%。月平均值不大于90%，飽和蒸汽壓力日平均值不大于2.2Kpa.月平均值不大于1.8Kpa;
● 地震烈度不超過8度:
● 無火災、爆炸、嚴重污穢，化學腐蝕及劇烈振動場所。
技術參數
● 常規

額定電壓	KV	12
額定電流	A	630
額定頻率	Hz	50
工頻耐壓	kV/min	42/48
雷電沖擊電壓	kV	75/85
燃弧待續時間	S	25kA/0.5s
柜體防護等級		IP4X
操作電源電壓	V	DC:24,48,110,220 AC: 110, 220

● 母線系統

額定電流	A	630
額定短時耐受電流	kA/s	20/4
額定峰值耐受電流	kA	50

● 負荷開關單元(C)

額定電流	A	630
額定短路關合電流	kA	63
額定短時耐受電流	kA/s	25/4
負荷開關機械壽命	次	M2 10000
三工位隔離開關機械壽命	次	M1 3000
負荷開關電氣壽命	次	E3

● 斷路器單元(V)

額定電流	A	630
額定短路開斷電流	kA	20
額定短路關合電流	kA	50
額定短時耐受電流	kA/s	20/4
斷路器機械壽命	次	M2 10000
三工位隔離開關機械壽命	次	M1 3000
斷路器電氣壽命	次	E2
額定操作順序		0-0.3s-C0-180s-CO

● 負荷開關-熔斷器組合電器單元(F)

額定電流	A	125
額定短路開斷電流	kA	31.5
額定短路關合電流	kA	80
額定交接電流	A	3150
