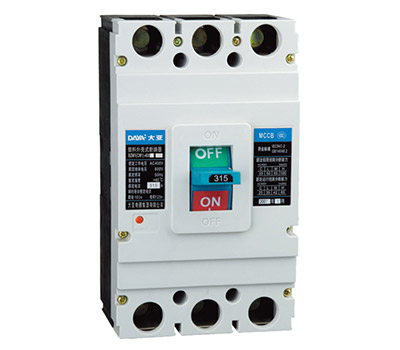

BZM1 Plastic Case Circuit Breaker Series
-
- Product Overview
- BZM1同CM1系列塑料外殼式斷路器(以下簡稱斷路器)，是本廠采用國際先進設計制造技術開發的新型斷路器之一，其額定絕緣電壓800V，適用于交流50Hz，額定工作電壓660V及以下，額定工作電流至1250A的電路中作不頻繁的轉換及電動機不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載，短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。
本斷路器產品執行下列標準：
IEC60947-1及GBT 14048.1總則
IEC60947-2及GB14048.2低壓斷路器
IEC60947-4及GB14048.4接觸器和電動機起動器
IEC60947-5.1及GBT14048.5機電式控制電路電器
-
使用環境
◆ 海拔高度2000m以下；
◆ 周圍介質溫度不高于+40℃(對船用產品為+45℃)和不低于-5℃；
◆ 能耐受潮濕空氣的影響；
◆ 能耐受鹽霧、油霧的影響；
◆ 能耐受霉菌的影響；
◆ 能耐受核輻照的影響；
◆ ******傾斜度為22.5℃；
◆ 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
◆ 在沒有雨雪侵襲的地方；
分類
按產品極級數分為三級與四級，四級產品中中性極(N極)的型式分為四種；
A型：N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分；
D型：N極安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；
● 斷路器主要技術性能指標型號 額定電流（A） 極數 額定絕緣電壓（V） 額定工作電壓（V） 飛弧距離 極限短路分?jǐn)嗄芰Γ╧A） 運行短路分?jǐn)嗄芰Γ╧A） 操作性能（次） BZM1-63L (6)、10、16、20、25、32、40、50、63 三、四級 500V 400V 0 25 18 通電 不通電 BZM1-63M 0 50 25 1500 8500 BZM1-100L (6)、10、16、20、25、32、40、50、63、80、100 二、三、四級 800V ≤50 35 22 BZM1-100M ≤50 50 30 BZM1-100H ≤50 85 50 BZM1-225L 100、125、140、160、180、200、225 ≤50 35 22 1000 7000 BZM1-255M ≤50 50 30 BZM1-255H ≤50 85 50 BZM1-400L 225、250、315、350、400 三、四級 ≤50 50 35 1000 4000 BZM1-400M ≤100 65 42 BZM1-630L 400、500、600 ≤100 50 35 BZM1-630M ≤100 65 42 BZM1-1250L 700、800、1000、1250 三級 ≤100 50 30 500 2500 BZM1-1250M ≤100 85 45 Similar Products
-
